Condition Based Maintenance (CBM)

Zustandsorientierte Wartung von Maschinenantrieben

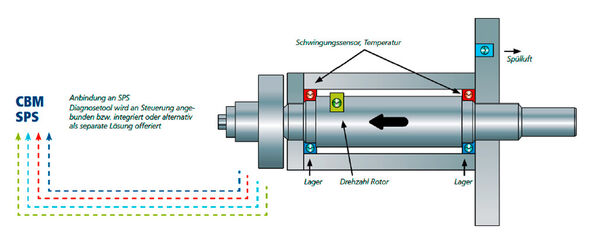

CBM eignet sich zur Überwachung von Maschinenantrieben (Kugellager, Spüllüften und Temperaturen) um dem Anlagenbetreiber die optimale Planung der Wartung der betroffenen Bauteile zu ermöglichen, als auch vor Folgeschäden zu schützen.

Funktionalität

Gesamtschwingung der Maschine

Die Gesamtschwingung oder auch Effektivwert der Schwingung wird von einem Schwingungssensor ermittelt und als analoges Signal (0…10 V oder 4…20 mA) an die SPS übermittelt. Der Effektivwert betrachtet alle in der Maschine auftretenden Schwingungen im Bereich von 10…1000 Hz. Er kann zur Diagnose einer Maschinenunwucht verwendet werden. In der SPS sind Alarmwerte hinterlegt, welche in der Visualisierung über eine Ampel den Zustand signalisieren.

Lagerdiagnose

Die Diagnose des Lagers wird ebenfalls im Schwingungssensor durchgeführt. Hierzu werden z.Zt. jeweils die Hüllkurve und die Beschleunigung von Innenring, Außenring und Wälzkörper, sowie die Hüllkurve und die Beschleunigung des gesamten Lagers überwacht, insgesamt acht Messwerte. Der Sensor wird exakt auf die Lagertypen und Anlagenkomponenten parametriert.

Der Sensor gibt den Sammelalarm (Schaltkontakt) der parametrierten Werte an die SPS weiter. In der Visualisierung werden die entsprechenden Meldungen generiert und angezeigt. Der Alarmfaktor ist so gewählt, dass noch genügend Zeit bleibt, um darauf reagieren zu können ohne einen kurzfristigen Anlagenstillstand durch den Ausfall der Lagerung zu riskieren.

Lagertemperatur

Die Temperaturen von Fest- und Loslager werden von je einem PT100-Temperaturfühler erfasst. Das analoge Temperatursignal (RTD ,3-Leiter) wird an die SPS übermittelt. In der SPS sind Alarmwerte hinterlegt, welche in der Visualisierung über eine Ampel den Zustand signalisieren.

Spülluftmenge

Die Luftmenge des Sichtradspalts und der Lagerspülung werden durch entsprechende Durchflussmesser erfasst. Das analoge Luftmengensignal (4…20 mA) wird an die SPS übermittelt. In der SPS sind Alarmwerte hinterlegt, welche in der Visualisierung über eine Ampel den Zustand signalisieren.

Download
Broschüre Condition Based Maintenance
Download
