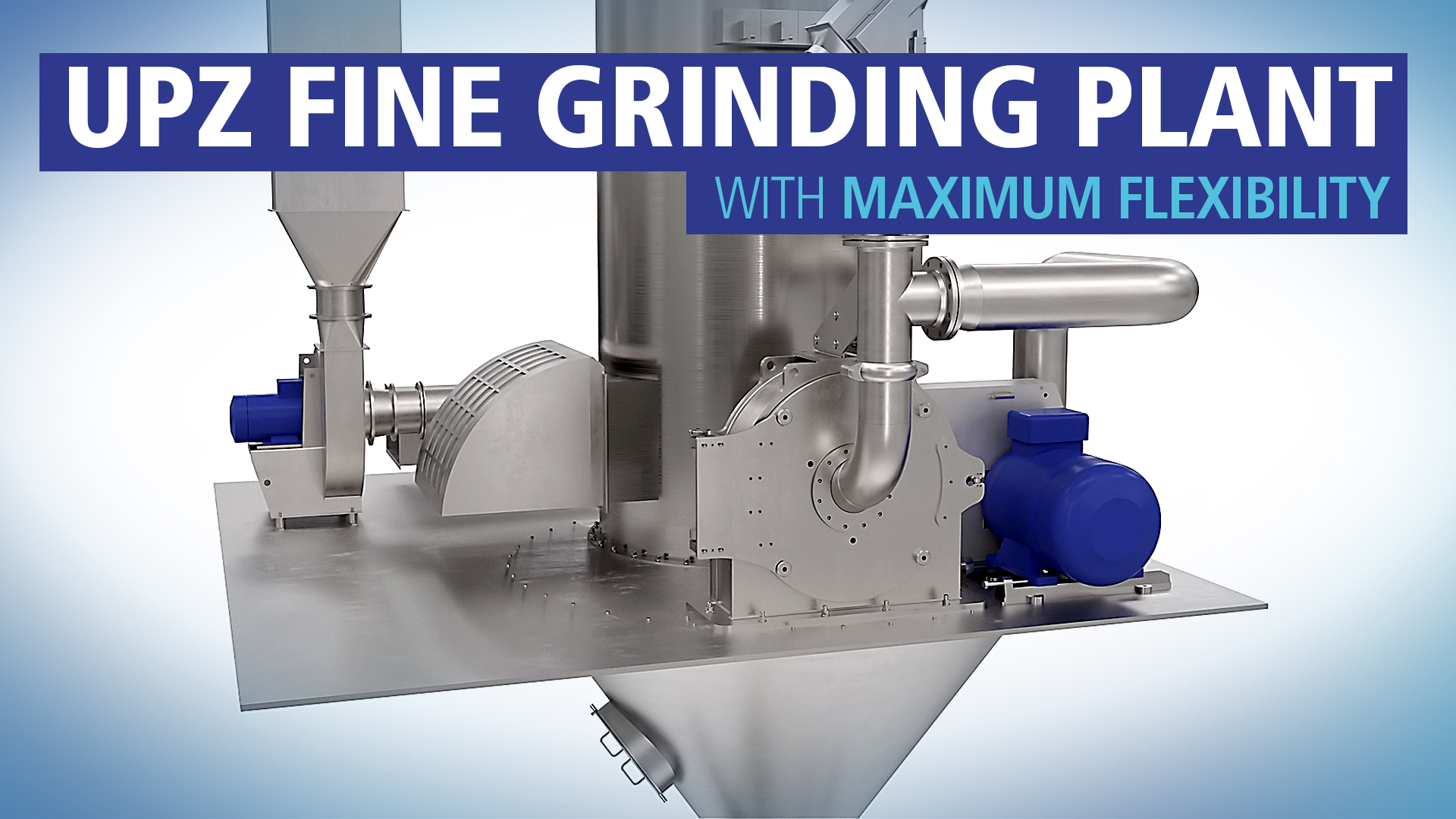

Ultraplex UPZ

Die Feinprallmühle für individuelle Mahlfeinheit

Die Feinpralllmühlen der Ultraplex UPZ - Baureihe werden für Mahlfeinheiten im Bereich 50 µm bis 5 mm eingesetzt. Es stehen zahlreiche Mahlwerkzeuge zur Verfügung. So kann die UPZ auch als Stiftmühle betrieben werden.

Kompakt zusammengefasst

Die Feinprallmühlen der Baureihe Ultraplex UPZ erreichen eine Mahlfeinheit von ca. 50 µm bis 5 mm, in zehn Baugrößen von 100 UPZ bis 1400 UPZ, vom Laborversuch bis zur industriellen Großproduktion.

Universelles System: Betrieb als sieblose Stiftmühle oder als Schlägermühle mit Schlagscheibe, Pendelschläger oder Plattenschläger
Zehn Baugrößen von 100 UPZ bis 1400 UPZ, für Laborversuche ebenso wie für hohe Durchsatzleistungen
Mahlfeinheit von ca. 50 µm bis 5 mm, abhängig vom eingesetzten Mahlwerkzeug
Zerkleinerung weicher bis mittelharter Materialien bis Mohs-Härte 3
Zentrale Materialaufgabe über eine weit aufschwenkbare Mühlentür, für einfachen Werkzeugwechsel und schnelle Reinigung

Jetzt neu

Multiprozessanlage

UPZ 100 III als neues Modul in der Multiprozessanlage

Die Feinprallmühle UPZ 100 III lässt sich über eine neu entwickelte, universelle Aufnahmelösung nahtlos in die Multiprozessanlagen von Hosokawa Alpine einbinden, ganz ohne Sonderkonstruktion. Auch bestehende Anlagen lassen sich nachrüsten.

Multiprozessanlage entdecken

Alpine Feinprallmühlen Ultraplex UPZ bieten Vielseitigkeit in der Anwendung ohne großen Aufwand. Weil Mahlgut nicht gleich Mahlgut ist, aber jede Zerkleinerungsaufgabe ihre eigene Lösung verlangt, können UPZ-Mühlen mit verschiedenen, untereinander austauschbaren Zerkleinerungswerkzeugen ausgerüstet werden. So erfordern zähfaserige Wurzeldrogen und Gewürze völlig andere Zerkleinerungsorgane als kristalliner Zucker, um den jeweiligen Erfordernissen sowohl technisch als auch wirtschaftlich optimal zu entsprechen.

UPZ-Mühlen sind ausrüstbar als sieblose Stiftmühle mit einer rotierenden und einer feststehenden Stiftscheibe oder als Schlägermühle mit Schlagscheibe, Pendel- oder Plattenschlägerwerk zum Betrieb mit Mahlbahnen oder Siebringen.

Insgesamt ergeben sich zahlreiche praxisgerechte, perfekt aufeinander abgestimmte Ausrüstungskombinationen. Für die unterschiedlichsten Zerkleinerungsaufgaben wird so jede UPZ-Mühle zur maßgeschneiderten Lösung für jeden Kunden.

Feinprallmühlen UPZ erfüllen die unterschiedlichsten Forderungen an das Endprodukt, zum Beispiel:

Hohe Feinheit mit scharfer Oberkornbegrenzung
Herstellen eines feinkornarmen, gut rieselfähigen Endproduktes
Herstellen eines Pulvers mit hohem Schüttgewicht
Herstellen eines Pulvers mit hohem Massenanteil innerhalb eines bestimmten Kornspektrums

Die UPZ wird in vielen Industriezweigen für verschiedenartige Anwendungen eingesetzt:

Chemische Industrie
Nahrungs- und Futtermittelindustrie
Pharmazie

Die Austauschbarkeit der Zerkleinerungswerkzeuge wird für den Anwender immer wichtiger.
Die UPZ bietet für jede Aufgabe das richtige Mahlwerkzeug.

UPZ-Schlagscheibe

Schlagnocken aus verschleißfestem Stahlguss
Mahlring gehäuseseitig rotierend, türseitig stationär
Zum Zerkleinern grobstückiger Materialien in einem Arbeitsgang auf mittlere Feinheiten

UPZ-Pendelschläger

Schwere Schläger aus verschleißfestem Spezialguss
Optional auch mit Hartauftragsschweißung
Universell verwendbar für grobes Aufgabegut. Erzielt mittlere Mahlfeinheiten

UPZ-Plattenschläger

Kräftige, verschleißunempfindliche Schlagplatten
Hoher Luftdurchsatz zum kühlen Mahlen wärmeempfindlicher, fettiger Stoffe
Erzielt sehr hohe Pulverfeinheiten; vergleichbar mit Stiftmühle

UPZ-Stiftscheibe

Stiftmühle mit einer rotierenden und einer feststehenden Stiftscheibe
Einsetzbar für Stoffe bis Mohs-Härte 3, zulässiger Anteil härterer Bestandteile max. 0,1 %
Sehr hohe Mahlfeinheit
Geringer Energiebedarf

Gussgehäuse mit Fußaustrag (bis Baugröße 1000 UPZ verfügbar)
Geschweißte Gehäuse, wahlweise Fußaustrag oder tangentialer Austrag, Normalstahl, rostfreie Stähle (z. B. 1.4541, 1.4571, 1.4404) für alle Baugrößen
Explosionsdruckstoßfeste Bauweise
Pharmaausführungen, anwendungsspezifisch: poliert, Monoblock-Bauweise, SIP/CIP Funktion, Integration in Isolator
Anschlussflansche gemäß Kundenwunsch
Lagerung durch Luftspülung (frei ansaugend oder zwangsgespült) vor Staub geschützt
Lagerung mit Spezialdichtringen, auch gasdichte Ausführung möglich
Lagerung nachschmierbar oder lebensdauergeschmiert
Sicherheitsverriegelung
Verschleißschutz optional
Abdrückvorrichtung für Mahlbahn optional
