Labormühle Picoline

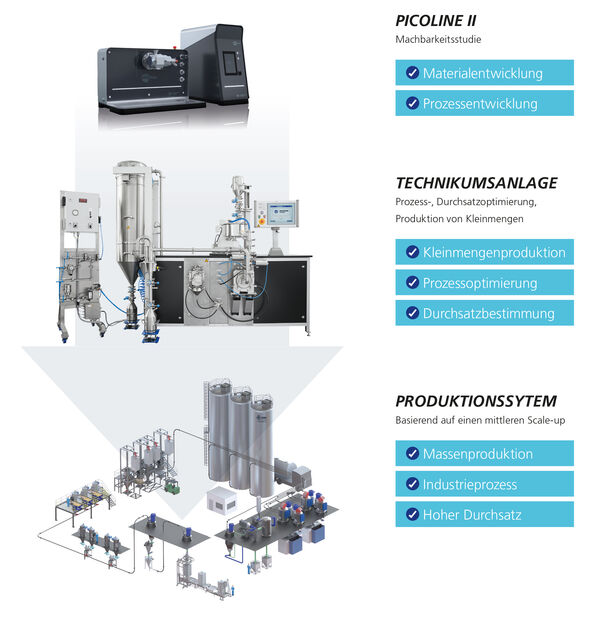

Jede Entwicklungsaufgabe ist anders. Mit ihrer modularen Bauweise und vielseitigen Einsatzmöglichkeiten bietet die Laborplattform Picoline maximale Flexibilität für Versuche, Produktentwicklungen und Prozessoptimierungen – alles auf kleinstem Raum und mit minimalem Aufwand. 11 verschiedene Module lassen sich nahtlos in die Plattform integrieren.
Ihre Vorteile auf einen Blick
- Maschine zum Feinmahlen, Sichten oder Mischen von Pulvern im Laborbereich
- speziell zur Verarbeitung kleinster Produktmengen von einigen wenigen Millilitern
- kompaktes und modulares Design mit zahlreichen Funktionsmodulen
- Trennung von Steuerungs- und Arbeitseinheit
- bestehend aus vier Teilen: Plattformsteuerung, Prozessplattform, Funktionsmodule und Zubehör
Eine Laboranlage nach Ihren Wünschen
|

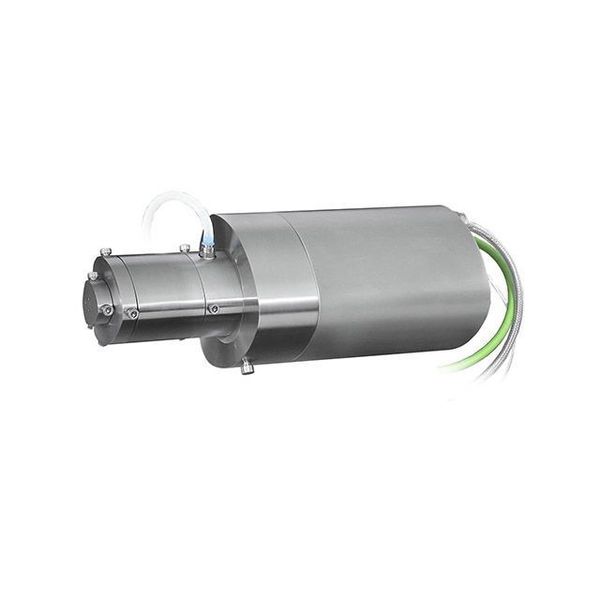

Modulname |
Alpine-Maschinentyp |
Größe |
Feinheit |
|---|---|---|---|
|

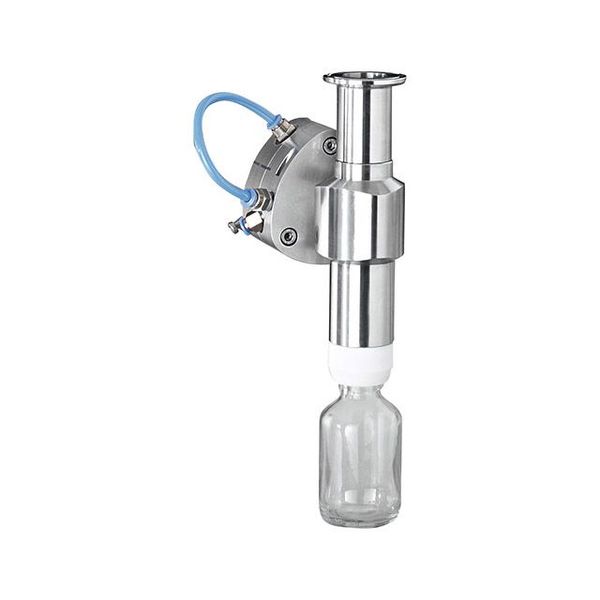

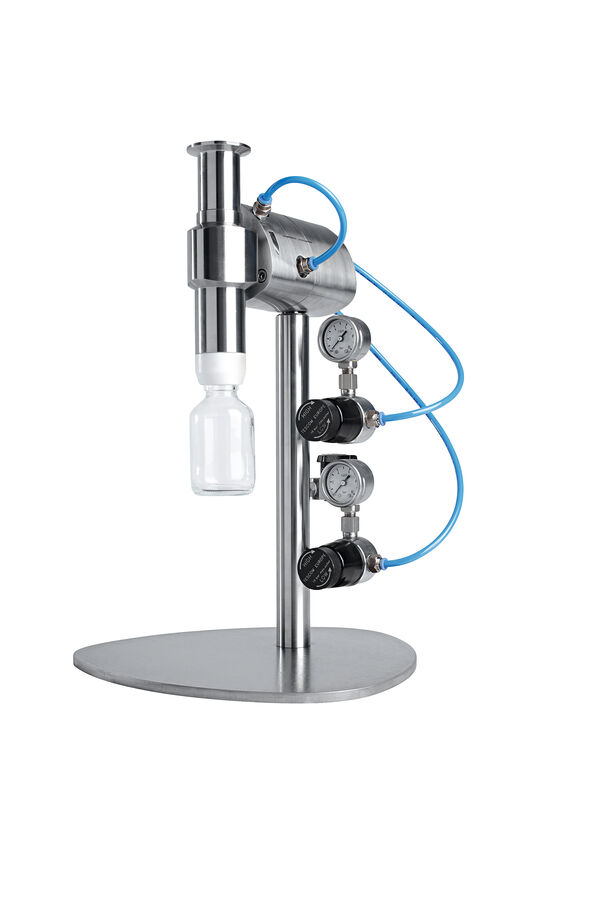

Piconizer |
Spiralstrahlmühle (AS) |
AS 33 |
d90 < 20µm |
|

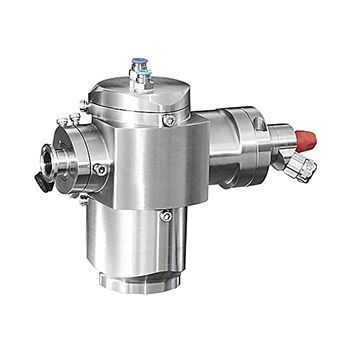

Picojet |
Fließbettgegenstrahlmühle (AFG) |
AFG 40 |
d97 < 5 µm |
|

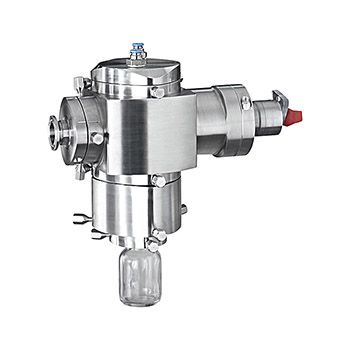

Picosplit |
Windsichter (ATP) |
ATP 20 |
d97 < 5µm |
|

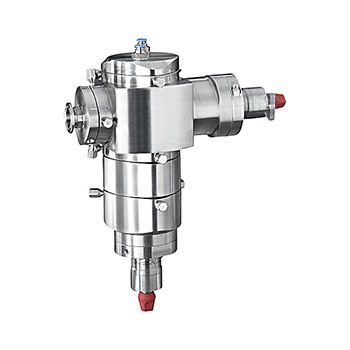

Picozirk |
Sichtermühle (ZPS) |
ZPS 20 |
d97 < 20 µm |
|

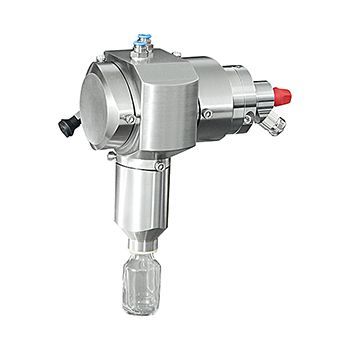

Picoplex |
Feinprallmühle (UPZ mit Stiftscheiben) |
UPZ 40 |
d90 < ca. 80 µm |
|

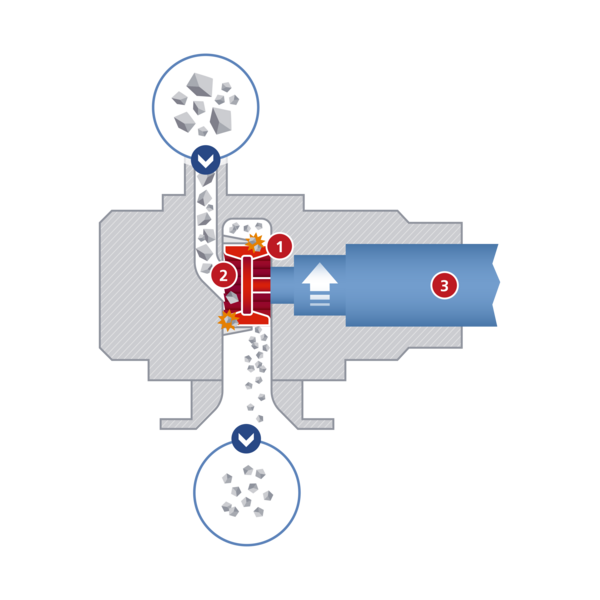

Picoplex |
Feinprallmühle (UPZ mit Plattenschläger-Einheit) |
UPZ 40 |
d90 ca. 120 µm |
|

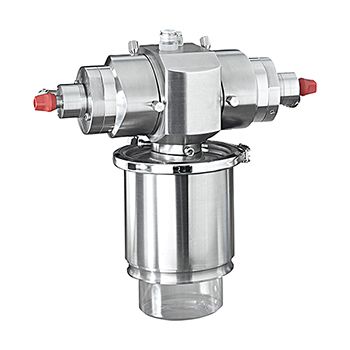

Picocross |
Hochgeschwindigkeitsprallmühle C/CW |
C 40 |
d90 ca. 50µm |
|
Picocrush |
Hammermühle (HA) |
Ha 4/2 |
d90 < 0,5-1 µm |
|

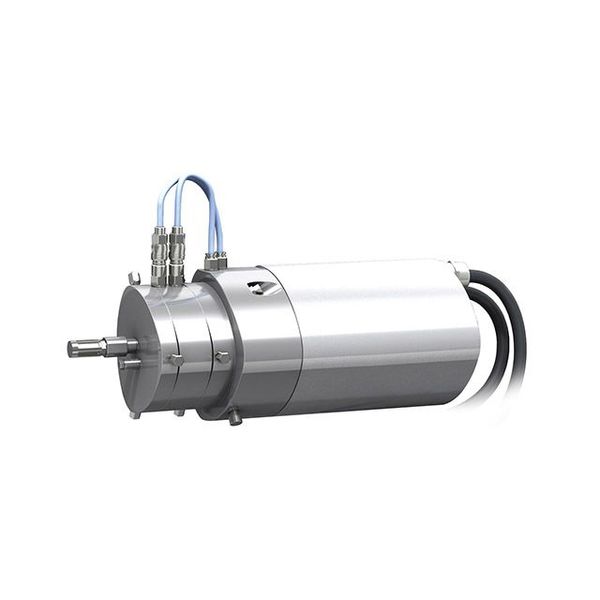

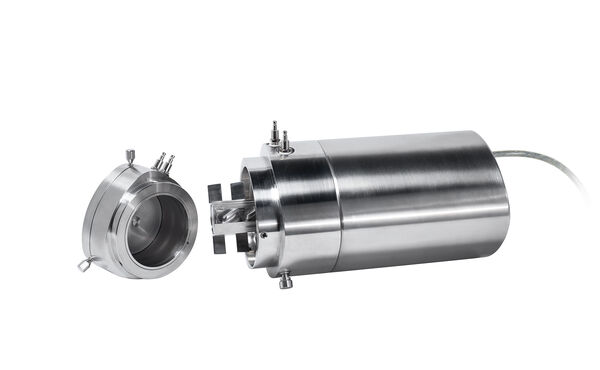

Picobond |
Beschichtung (Nobilta) |
NOB-80 |
|
|
Picobond |
Beschichtung (AMS) |
AMS-80 |
|
|

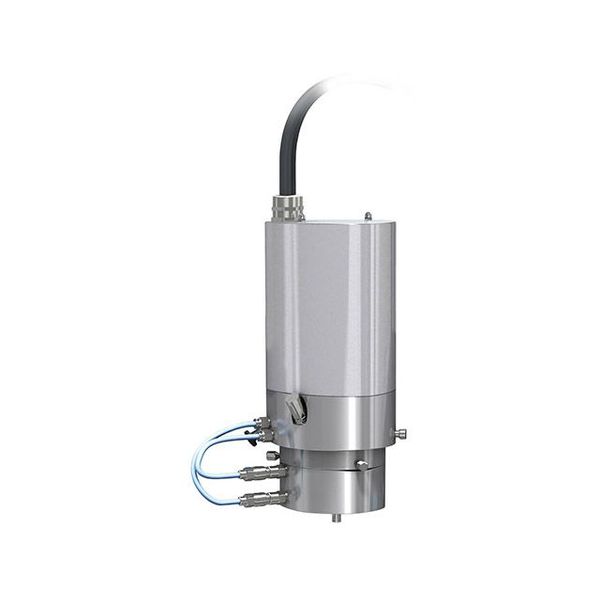

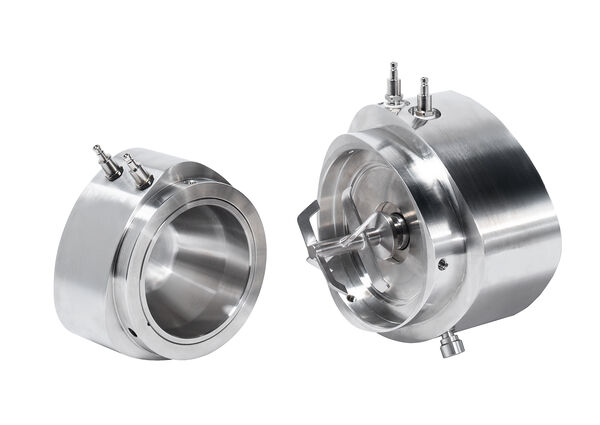

Picomix |
Mischer (Cyclomix) |
CLX 0.1 |

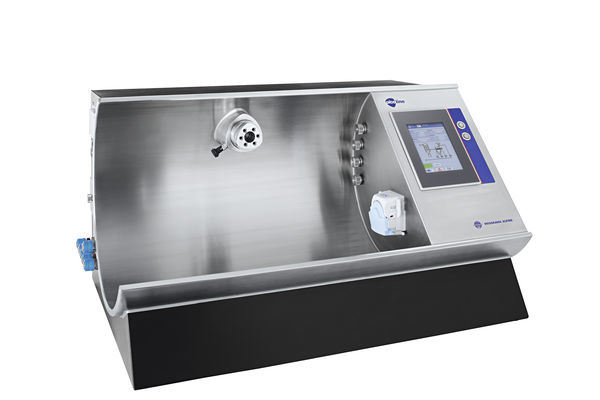

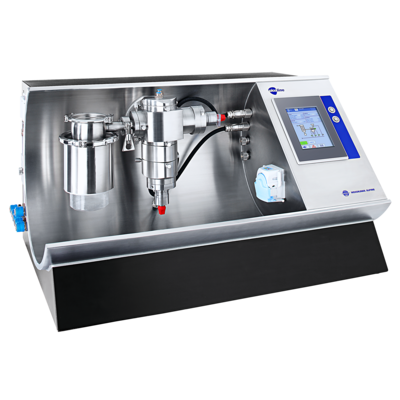

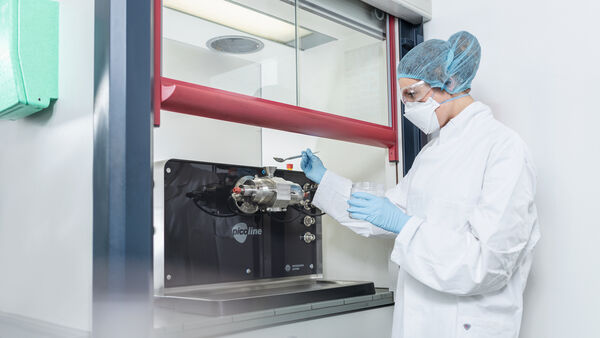

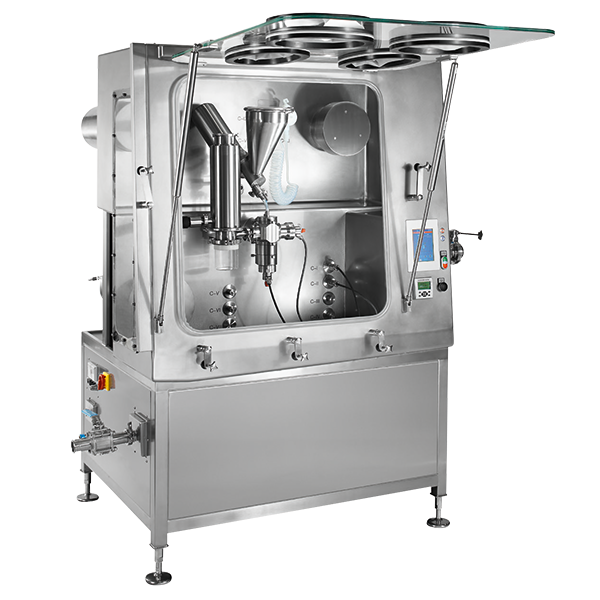

Die Plattform ist ein ergonomisches, zweiteiliges Element. Ein Teil dient zur Aufnahme der Picoline-Funktionsmodule, der andere Teil beinhaltet die Steuerelemente, das HMI und den Gasverteiler. Durch die Trennung von Steuerungs- und Arbeitseinheit können beide Teile unabhängig voneinander platziert und an vorhandene Gegebenheiten angepasst werden. So kann zum Beispiel die Prozessplattform aufgrund ihrer kompakten Abmessungen in einem Laborabzug aufgestellt werden, während die Steuereinheit komfortabel und leicht bedienbar außerhalb des Laborabzuges platziert werden kann. Die Prozessplattform-Oberfläche ist aus gebürstetem Edelstahl und lässt sich schnell und einfach reinigen.
Die für alle Picoline-Funktionsmodule einheitliche Steuerung ist ebenso wie alle für den Betrieb der Funktionsmodule notwendigen elektrischen und mechanischen Bauteile platzsparend innerhalb der Steuerungsplattform untergebracht. Der Adapter selbst ist dabei für den Anschluss sämtlicher Funktionsmodule ausgelegt. So kann das System auch später noch nach und nach um weitere Module ergänzt werden.
Ausstattungsdetails
- Touch-Panel zur Bedienung, schnelle Reaktionszeiten
- Mikroprozessor, CAN-Bus, Netzteil
- Netzschalter, Anschlusskabel, 1 USB-Anschluss
- drehbarer Adapter mit Medienzuführung zum Anbringen der jeweiligen Maschine an der Plattform (kippbar für Montagezwecke und Picobond
- integrierter Not-aus-Schalter
- LED-Status-Leuchte als optisches Signal für den Anlagenstatus
- seitliche Griffmulden zur leichteren Platzierung unter den Abzugshauben
- Trennung von Flüssigkeits-, Gas- und Stromversorgung
Technische Daten
- Abmessungen (ohne Funktionsmodul und Zubehör)
Prozesseinheit: (B) 710 mm x (H) 450 mm x (T) 480mm
Steuerungsgerät: (B) 330 mm x (H) 660mm x (T) 620 mm
- Gewicht ausstattungsabhängig: je Einheit ca. 50 kg
Die Anlagensteuerung erfolgt über ein in der Plattform eingebautes Touch-Panel mit integriertem Microprozessor. Das jeweils montierte Funktionsmodul wird vom Bediener ausgewählt und damit automatisch die hinterlegte Steuerungslogik aktiviert. Auf verschiedenen Display-Ebenen können Betriebsdaten, Einstellwerte und Trendkurven visualisiert werden.
Ein Datenexport von CSV-Dateien auf USB-Stick ist möglich.
Anwendung finden die Kleinstmaschinen in Forschungsinstituten sowie Entwicklungsabteilungen von Unternehmen aus den Bereichen Pharma, Chemie, Keramik, Batterieforschung, Funktionswerkstoffe, Magnetwerkstoffe, seltene Erden sowie überall dort, wo kleinste Pulvermengen aufbereitet werden.
Anlagenzubehör
Erweitern Sie Ihre Picoline passend zu Ihrer Anwendung

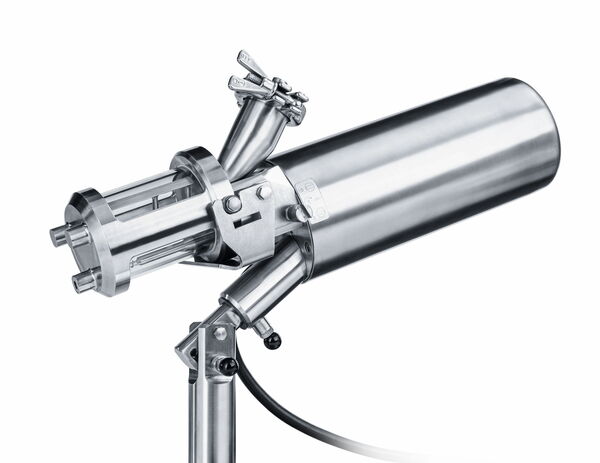

- Das Einschnecken-Dosiergerät PMD eignet sich für präzise, kontinuierliche Produktaufgaben
- Vier unterschiedliche Schneckenwendeln für flexible Einsatzmöglichkeiten
- Eine verschleißgeschützte Ausführung mit Keramik-Beschichtung ist möglich

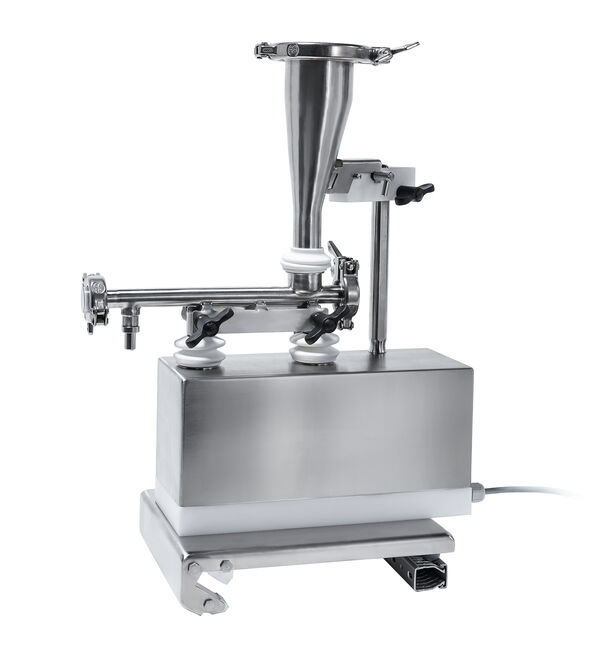

- Das PDR stellt eine schonende Produktförderung mittels Vibration sicher
- Die staubdichte Ausführung garantiert einfachste Reinigbarkeit

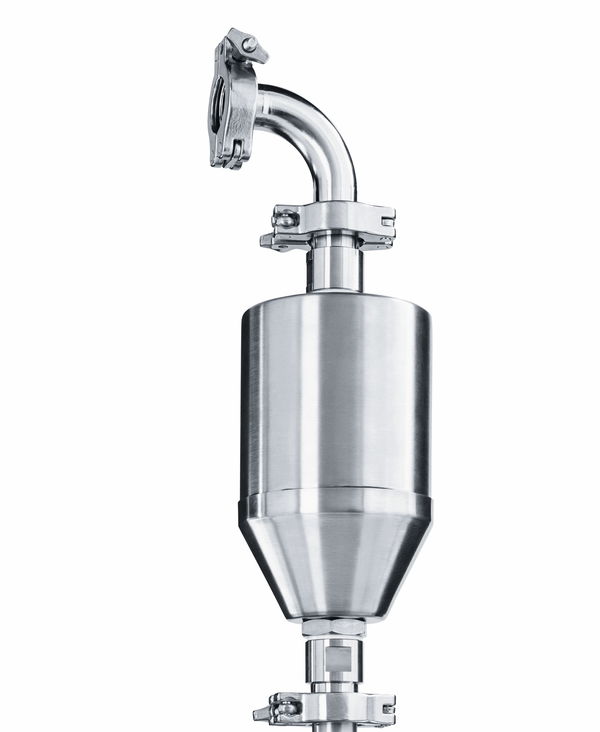

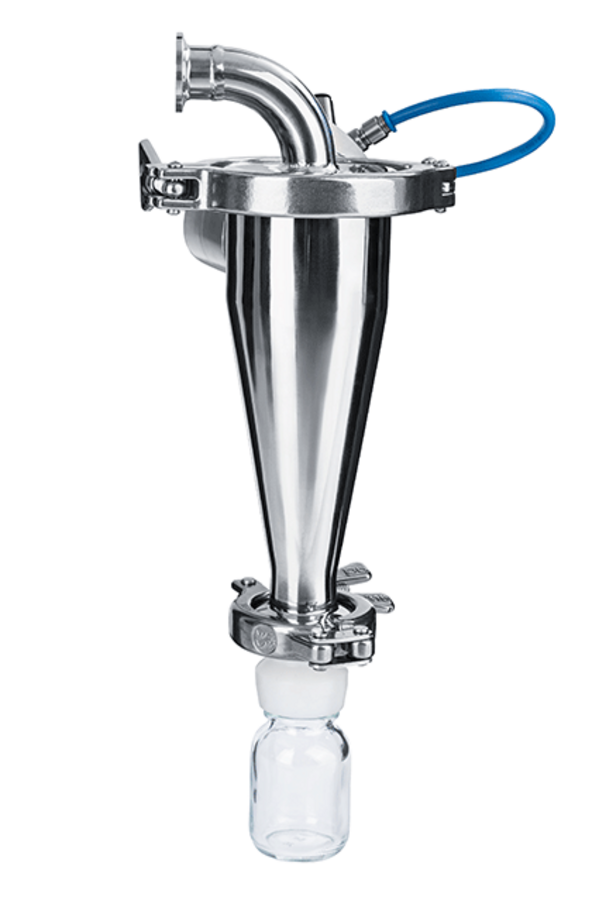

- Der Zyklon eignet sich zur Abtrennung des Produkts vor dem Filter
- Garantiert eine einfachere Produktgewinnung
- Schnell zu reinigen
- Eine flexible, bedarfsgerechte Standard-Filterausrüstung
- Wahlweise auch mit Filterschläuchen oder Filterkartuschen
- Auf Wunsch mit Safecoat-Beschichtung als Verschleißschutz bei stark abrasiven Produkten

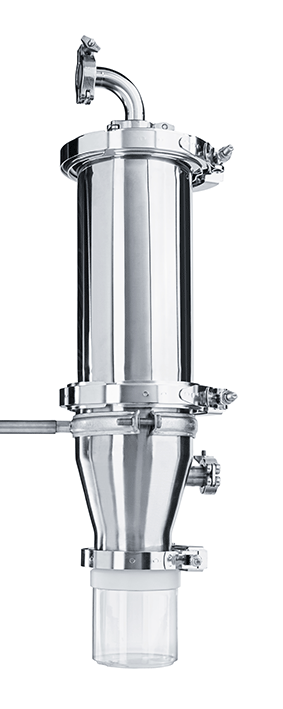

Der Hepa-Filter wird für die Verarbeitung von toxischen und anderen kritischen Materialien zum Schutz der Mitarbeiter und Umwelt empfohlen (Filterklasse H13).
- Der Staubsauger sorgt für den nötigen Unterdruck in den Mahl- und Sichtprozessen
- Er wird von der Picoline gestartet und gestoppt
- Das Kleinstmengen-Dosiergerät PSD stellt eine kontinuierliche Produktaufgabe für höchste Prozessstabilität sicher
- Es sind sechs unterschiedliche Wende-Dosierscheiben verfügbar
- Die Kühlschnecke KF eignet sich für den Einsatz von Flüssigstickstoff bei kyrogenen Mahlprozessen
- Auch für sehr empfindliche oder schwer mahlbare Produkte geeignet
Die Temperiereinheit sorgt für die Kühlung beziehungsweise Erwärmung der Picobond und Picomix-Module im Temperaturbereich von 5 – 70 °C
Auffangbehälter mit Gewinde und Deckel, verschiedene Größen erhältlich.
