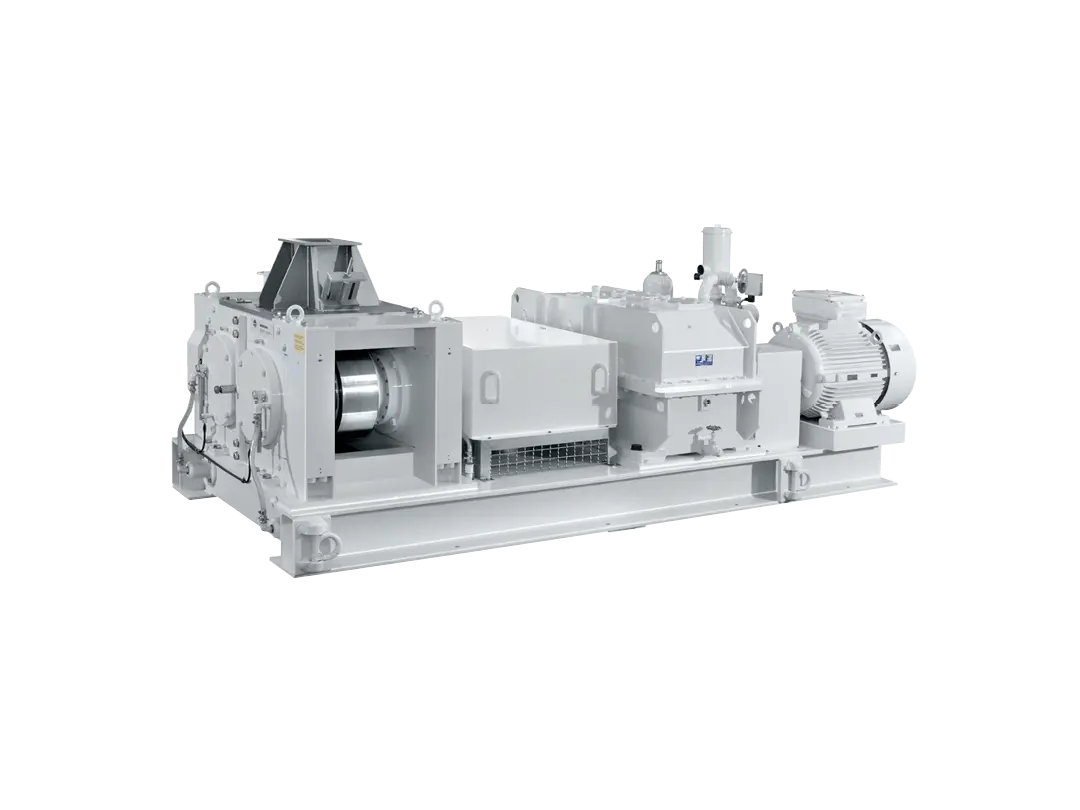

Gutbettwalzenmühle Ecoplex ECP
Wenn höchste Presskräfte auf intelligente Mahltechnologie treffen, entstehen überzeugende Ergebnisse. Die Ecoplex ECP nutzt das Prinzip der Gutbettzerkleinerung, um selbst harte Materialien wie Keramiken, Mineralien und Metalllegierungen besonders energieeffizient zu verarbeiten. Das Ergebnis: eine enge Kornverteilung, hochwertige Mahlprodukte und eine nahezu kontaminationsfreie Zerkleinerung – für leistungsstarke und wirtschaftliche Produktionsprozesse. Die Gutbettwalzenmühle ECP wird auch Walzenmühle oder Rollenpresse genannt.
Das Wichtigste auf einen Blick
- Mittelfeine Zerkleinerung von harten Materialien, wie Keramiken, Mineralien mit MOHS-Härten ab 5 bis zu 9, Metallen und Metalllegierungen
- Steile Kornverteilung
- Verwendung der optimalen Mahlkraft
- Nahezu kontaminationsfreie Mahlung möglich, da nur die äußersten Partikel des Gutbetts Kontakt zur Walzenoberfläche haben
- Verwendung im Durchlaufbetrieb oder im geschlossenen Kreislauf mit Siebmaschinen oder Sichtern
Funktionsweise
Das Mahlgut wird durch Reibungseffekte durch die gegensinnig rotierenden Walzen in den engsten Spalt transportiert. Die beiden Walzen werden durch Hydraulik gegeneinander gepresst. Diese Mahlkraft wird im Mahlgut übertragen. Durch punktuelle Kontakte der Einzelkörner werden extrem hohe innere Spannungen erzeugt, die letztlich zum Bruch führen.
Vorzerkleinerung vor der Feinstmahlung
Feingutarme Zerkleinerung
Scharfkantige Körner
Enge Kornverteilung
Walzendurchmesser: 228 mm bis 1.100 mm
Arbeitsbreiten von 64 bis 1.000 mm
Antrieb von 11 kW bis 500 kW
Schwerkraftbeschickung
Schneckenbeschickung für optimale Durchsatzleistung
Durchsatzleistungen von 0,2 – 120 t/h
|
Gutbettwalzenmühle ECP |
ECP 36 |
ECP 60 |
ECP 85 |
ECP 180 |
ECP 300 |
ECP 450 |
ECP 600 |
|---|---|---|---|---|---|---|---|
|
max. Presskraft (kN) |
360 |
600 |
850 |
1800 |
3000 |
4500 |
6000 |
|
Walzendurchmesser (mm) |
300 |
400 |
520 |
520 |
712 |
850 |
|
|
Durchsatz in t/h |
0,5 - 1,2 |
0,8 - 5 |
2 - 15 |
5 - 15 |
8 - 30 |
20 - 80 |
80 - 120 |
