Picoline
Konzept
Entwickelt für den Scale-up vom Labor zur Produktion: Da die verfügbaren Module von den bekannten Baureihen der Hosokawa Alpine Produktionsanlagen abgeleitet sind, können Sie das ermittelte Herstellverfahren als Grundlage für eine spätere Übertragung in den Produktionsmaßstab verwenden.
Einfaches Handling: Picoline Maschinen wurden für hohen Bedienkomfort, einfache Handhabung und Reinigung konzipiert und bieten die Möglichkeit, Produktionstechnologie in einem sehr frühen Stadium zu entwickeln.

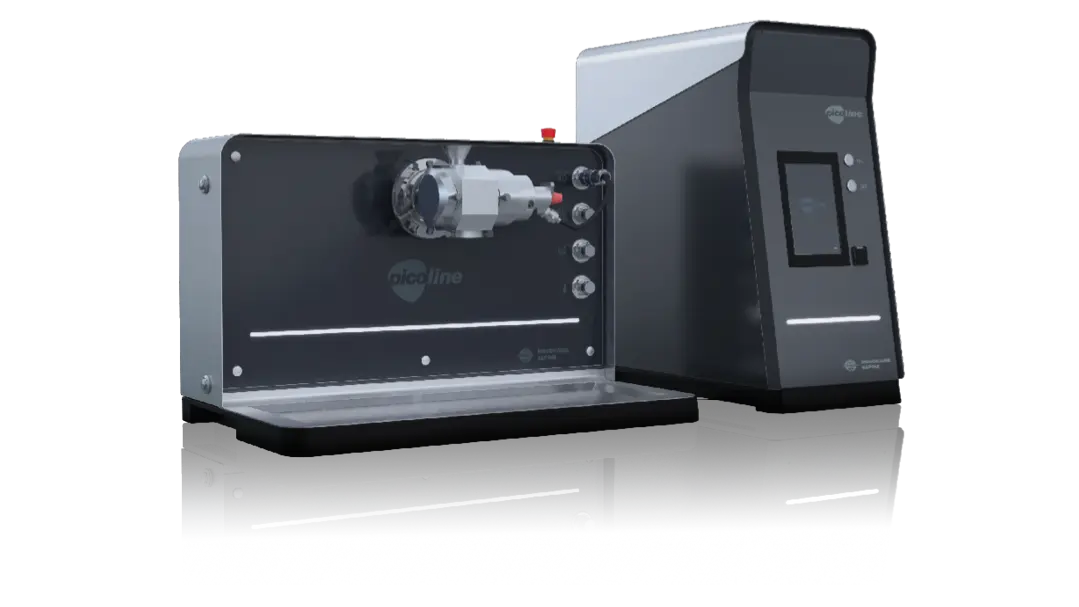

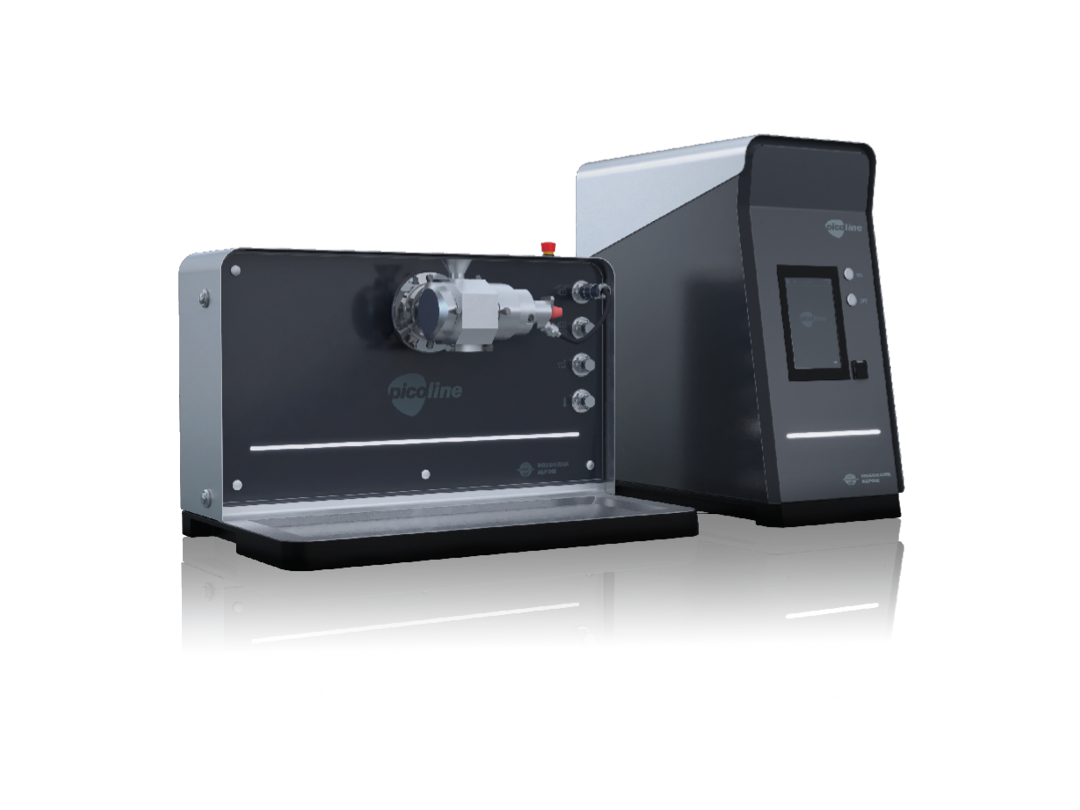

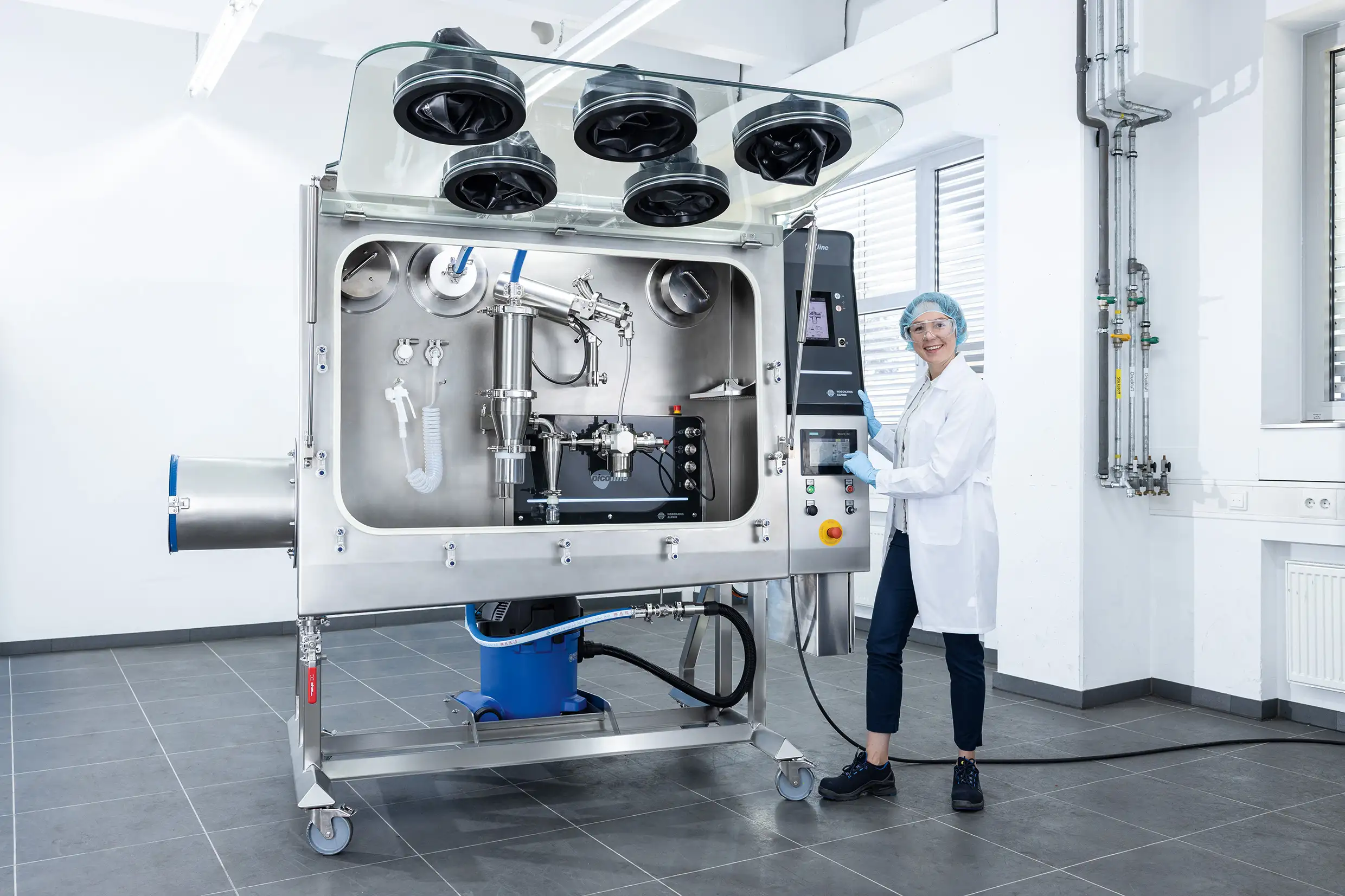

Die Plattform ist ein ergonomisches, zweiteiliges Element. Ein Teil dient zur Aufnahme der Picoline-Funktionsmodule, der andere Teil beinhaltet die Steuerelemente, das HMI und den Gasverteiler. Durch die Trennung von Steuerungs- und Arbeitseinheit können beide Teile unabhängig voneinander platziert und an vorhandene Gegebenheiten angepasst werden. So kann zum Beispiel die Prozessplattform aufgrund ihrer kompakten Abmessungen in einem Laborabzug aufgestellt werden, während die Steuereinheit komfortabel und leicht bedienbar außerhalb des Laborabzuges platziert werden kann. Die Prozessplattform-Oberfläche ist aus gebürstetem Edelstahl und lässt sich schnell und einfach reinigen.
Die für alle Picoline-Funktionsmodule einheitliche Steuerung ist ebenso wie alle für den Betrieb der Funktionsmodule notwendigen elektrischen und mechanischen Bauteile platzsparend innerhalb der Steuerungsplattform untergebracht. Der Adapter selbst ist dabei für den Anschluss sämtlicher Funktionsmodule ausgelegt. So kann das System auch später noch nach und nach um weitere Module ergänzt werden.
Ausstattungsdetails
- Touch-Panel zur Bedienung, schnelle Reaktionszeiten
- Mikroprozessor, CAN-Bus, Netzteil
- Netzschalter, Anschlusskabel, 1 USB-Anschluss

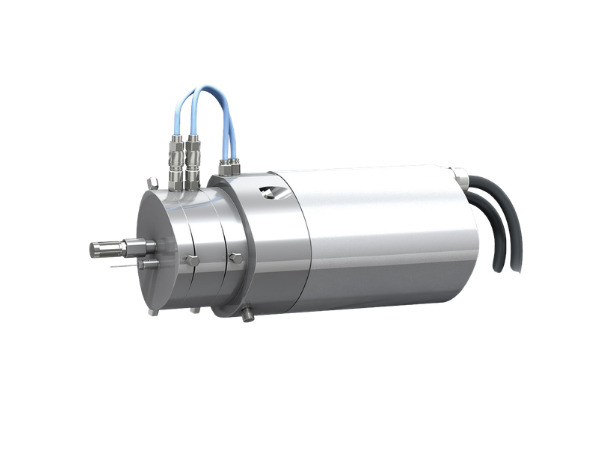

- drehbarer Adapter mit Medienzuführung zum Anbringen der jeweiligen Maschine an der Plattform (kippbar für Montagezwecke und Picobond
- integrierter Not-aus-Schalter
- LED-Status-Leuchte als optisches Signal für den Anlagenstatus
- seitliche Griffmulden zur leichteren Platzierung unter den Abzugshauben
- Trennung von Flüssigkeits-, Gas- und Stromversorgung
Technische Daten
- Abmessungen (ohne Funktionsmodul und Zubehör): B 893 mm x T 616 mm x H 488 mm
- Gewicht ausstattungsabhängig: ca. 60 - 100 kg
Die Anlagensteuerung erfolgt über ein in der Plattform eingebautes Touch-Panel mit integriertem Microprozessor. Das jeweils montierte Funktionsmodul wird vom Bediener ausgewählt und damit automatisch die hinterlegte Steuerungslogik aktiviert. Auf verschiedenen Display-Ebenen können Betriebsdaten, Einstellwerte und Trendkurven visualisiert werden.
Ein Datenexport von CSV-Dateien auf USB-Stick ist möglich.
Anwendung finden die Kleinstmaschinen in Forschungsinstituten sowie Entwicklungsabteilungen von Unternehmen aus den Bereichen Pharma, Chemie, Keramik, Batterieforschung, Funktionswerkstoffe, Magnetwerkstoffe, seltene Erden sowie überall dort, wo kleinste Pulvermengen aufbereitet werden.

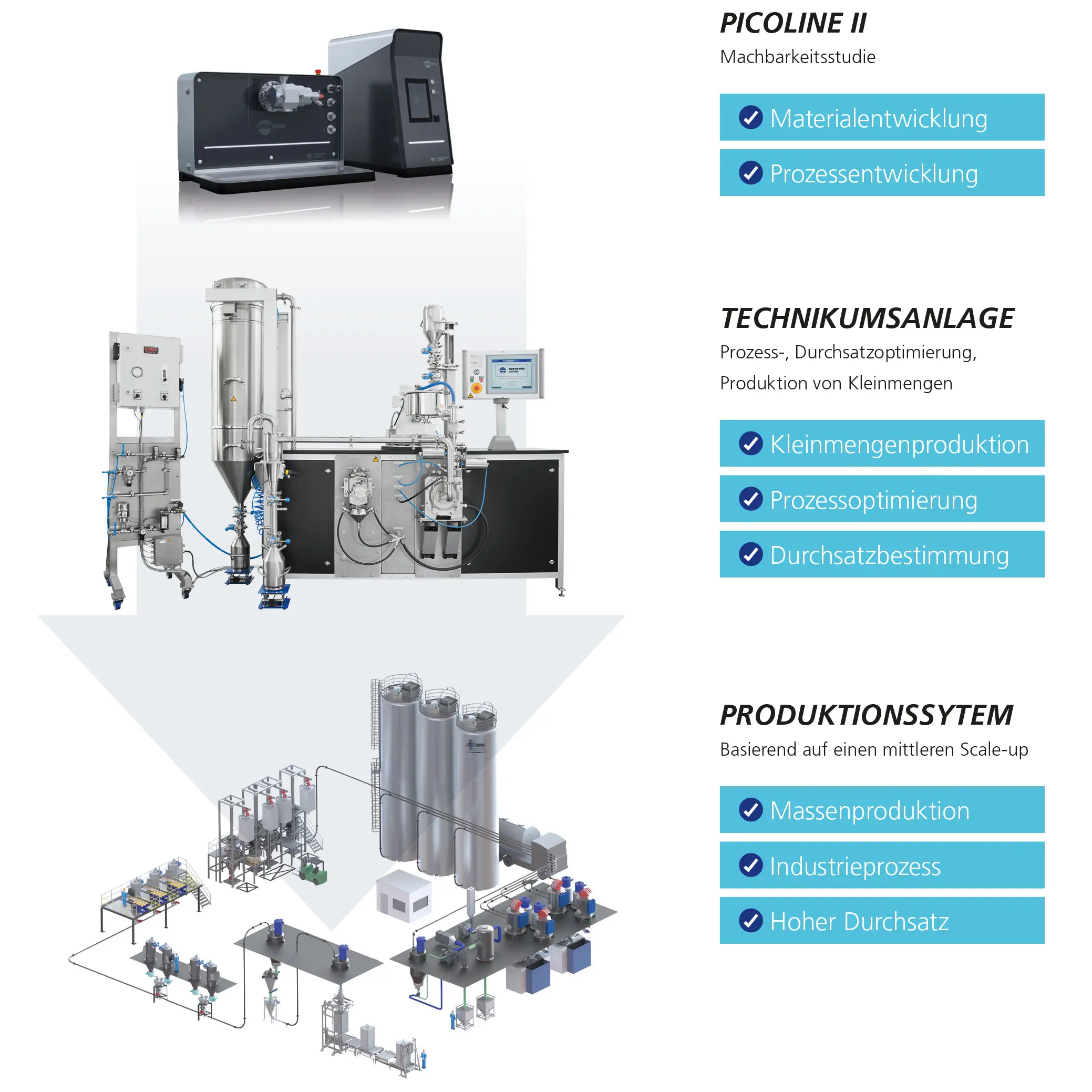

Scale-Up
