Die Kompaktor MS-Baureihe der Hosokawa Alpine erfüllt vor allem die spezifischen Anforderungen der Mineralien- und Metallbranche sowie der chemischen Industrie. Dort wird für viele Prozessschritte innerhalb der Wertschöpfungskette ein verdichtetes Material in Form von Briketts oder Granulat benötigt. Genau für diese Anwendungsbereiche ist der Kompaktor bestens geeignet. Dabei bietet Hosokawa Alpine sowohl die einzelne Maschine als auch komplette Anlagen an.

  • Walzenpressen speziell für die Chemie- und Mineralindustrie
  • mit hydraulisch abgestützten Walzen für hohe Durchsätze und hohe Presskräfte
  • sehr robust und langlebig durch beidseitig gelagerte Walzen

Kompaktor ARC MS

Der Spezialist für kundenspezifische Sonderlösungen

Kompaktoren der Baureihe ARC MS verdichten Pulver zu Schülpen oder Briketts. Dieses Verfahren wird als Trockenkompaktieren oder Brikettieren bezeichnet.

Ihre Vorteile mit dem Kompaktor ARC MS

Produktqualität

  • zugeschnitten auf Kundenanforderungen
  • automatische Presskraftregelung bis hin zur Steuerung einer Gesamtanlage
  • exakte Reproduzierbarkeit von Produktparametern
  • hohe Fertigungsqualität
  • robust und sehr hoher spezifischer Pressdruck durch spezielle Walzenlagerung



Kosteneffizienz

  • energieeffizienter Prozess
  • herausragendes Verhältnis zwischen Maschinengewicht und Durchsatzleistung

Handling

  • montage- und reparaturfreundlich
  • leichte Bedienung



Prozess

  • Prozessgewährleistung von der Einzelmaschine bis zur kompletten Anlage
  • Einbindung von Fremdequipment in das Anlagenkonzept
  • moderne Steuerungs- und Regelungstechnik

Varianten

  • produktberührte Teile aus Edelstahl
  • Spezialwerkstoffe für hohe Verschleißfestigkeit
  • verschiedenste Walzengeometrien
  • segmentierte Walzen
  • Wasserkühlung der Presswalzen
  • große Walzenbreiten mit mehreren Zuführschnecken
  • automatische Schmiereinrichtung
  • Dichtspaltspülung
  • Walzenspaltmessung
  • ATEX
  • staubdicht
  • gasdicht
  • inerte Fahrweise
  • max. Presskräfte von 360 kN (ARC MS 36) bis zu 6.000 kN (ARC MS 600)

Typische Leistungsdaten

Merkmale

  • Walzendurchmesser: 300 mm - 1.100 mm
  • Arbeitsbreiten von 80 - 1.000 mm
  • Antrieb von 11 kW bis 800 kW
  • Schwerkraftbeschickung
  • Schneckenbeschickung für optimale Durchsatzleistung
  • Durchsatzleistungen von 0,5 – 120 t/h
  • verschleißgeschützte Ausführung
  • segmentierte Walzen, Vollwalzen oder Walzenringe
  • Vakuumvorentlüftung bei leichten Produkten
  • Edelstahlausführung optional
  • gasdichte Einhausung optional
  • Walzenkühlung optional

Anwendungsbereiche

Mineralien / Metalle:

  • Entstauben durch Brikettieren
  • Granulatherstellung, z. B. Düngemittel

Chemie:

  • Fließeigenschaften und Lagerfähigkeit von Pulvern verbessern
  • Schüttgewicht erhöhen
  • Durchströmungs-Verhalten von Pulvern verbessern

Mit der MS-Baureihe zu individuellen Lösungen

Ob es ums Brikettieren oder ums Granulieren geht – das Ergebnis ist immer überzeugend. Weil sich jede Anlage den kundenspezifischen Anforderungen anpasst.

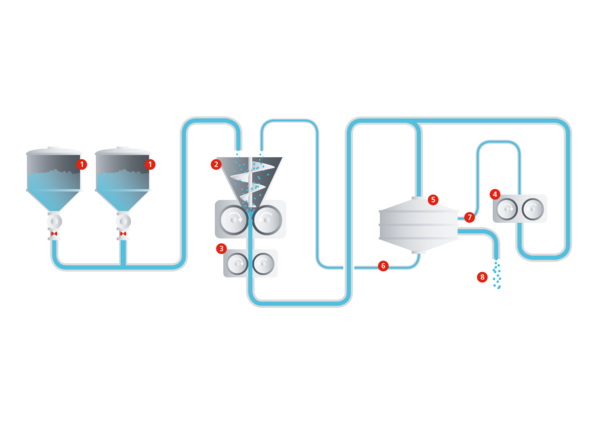

So könnte Ihre Anlage zum Granulieren aussehen



1  Produkt  2  Kompaktor ARC MS 3  Vorbrecher  4  Feinbrecher
5  Siebmaschine  6  Rückgut fein  7  Rückgut grob 8  Endprodukt Granulat

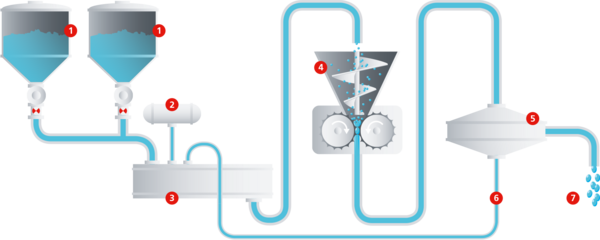

So könnte Ihre Anlage zum Brikettieren aussehen



1  Produkt, Trockenbinder  2  Flüssigbinder 3  Mischer  4  Kompaktor ARC MS
5  Siebmaschine  6  Rückgut fein  7  Endprodukt Briketts

Viele Produkte lassen sich ohne Binder verarbeiten.

Technische Daten

Für jeden die passende Lösung:  Ein wesentlicher Vorteil der MS-Baureihe liegt in den unterschiedlichen Maschinengrößen. Modulare Baugruppen lassen ganz individuelle Lösungen zu. Damit ermöglicht die MS-Baureihe ein breites Spektrum an Anwendungen und Leistungen, je nach Bedarf und Anforderung.

Die Maschinenbaureihe erstreckt sich von eher kleinen Maschinen mit 300 mm Walzendurchmesser bis hin zu Maschinen mit bis zu 1.100 mm Walzendurchmesser und Durchsätzen bis zu 120 t/h für mineralische Anwendungen.

Kompaktor ARC MS MS 36 MS 60 MS 85 MS 180 MS 300
Presskraft (kN) 360 600 850 1800 3000
Walzendurchmesser (mm) 300 400 520 520 712
Durchsatz in t/h 0,5 - 1,2 0,8 - 5 2 - 8 5 - 15 8 - 30
Der Durchsatz ist produktabhängig.

Kompaktor ARC CS

Wartungsfreundlich und robust

Mit dem Kompaktor ARC CS 25 werden Pulver zu Granulat oder Briketts verarbeitet. Dieses Verfahren wird als Kompaktieren oder Brikettieren bezeichnet.

Durch die fliegende Lagerung ist der Kompaktor ARC CS 25 besonders wartungsfreundlich und das bei 25 Tonnen Presskraft.

Der Kompaktor ARC CS 25 eignet sich auch fürs Labor und für kleine Produktmengen. Er ist wie geschaffen für häufigen Produktwechsel und abrasive Produkte, weil die Walzen leicht ausgetauscht werden können.

Merkmale

  • Durchsatz bis 500 kg/h
  • Gesamtpresskraft 25 t
  • Walzendurchmesser 228 mm
  • Vakuumvorentlüftung optional
  • Verschleißgeschützte Ausführung optional
  • verschiedene Zuführschneckensysteme
  • Hydraulik zur Spaltanpassung
  • fliegende Walzenlagerung
  • Walzenkühlung optional
  • Sonderwerkstoffe optional

Anwendungsbereiche

  • Kompaktieren, Granulieren und Brikettieren
  • bei abrasiven Produkten
  • bei häufigem Produktwechsel
  • für Laboranwendungen in der Mineral- und chemischen Industrie

Technische Daten

Kompaktor ARC CS CS 25
zul. Gesamtpresskraft (t) 25
Presskraft (kN) 250
Walzendurchmesser (mm) 228
Walzenbreite (mm) 64 - 80
Durchsatz in kg/h 200 - 500
Der Durchsatz ist produktabhängig.
