Luftstrahlsieb e200 LS

Als Erfinder und Weltmarktführer der Luftstrahlsiebung setzt Hosokawa Alpine seit über 60 Jahren neue Maßstäbe. Einfache Bedienung und zuverlässige Ergebnisse zeichnen die ALPINE Luftstrahlsiebe seit jeher aus. Jetzt wird diese Erfolgsgeschichte fortgesetzt: Wir erhöhen den Komfort und steigern gleichzeitig die Effizienz und Schnelligkeit. Mit den neuesten Features behalten Sie stets die volle Kontrolle.

Hohe Reproduzierbarkeit und Vergleichbarkeit
Einfache Bedienung durch integrierte Softwarepakete
Automatisierte und innovative Benutzerführung
100 % Made in Germany

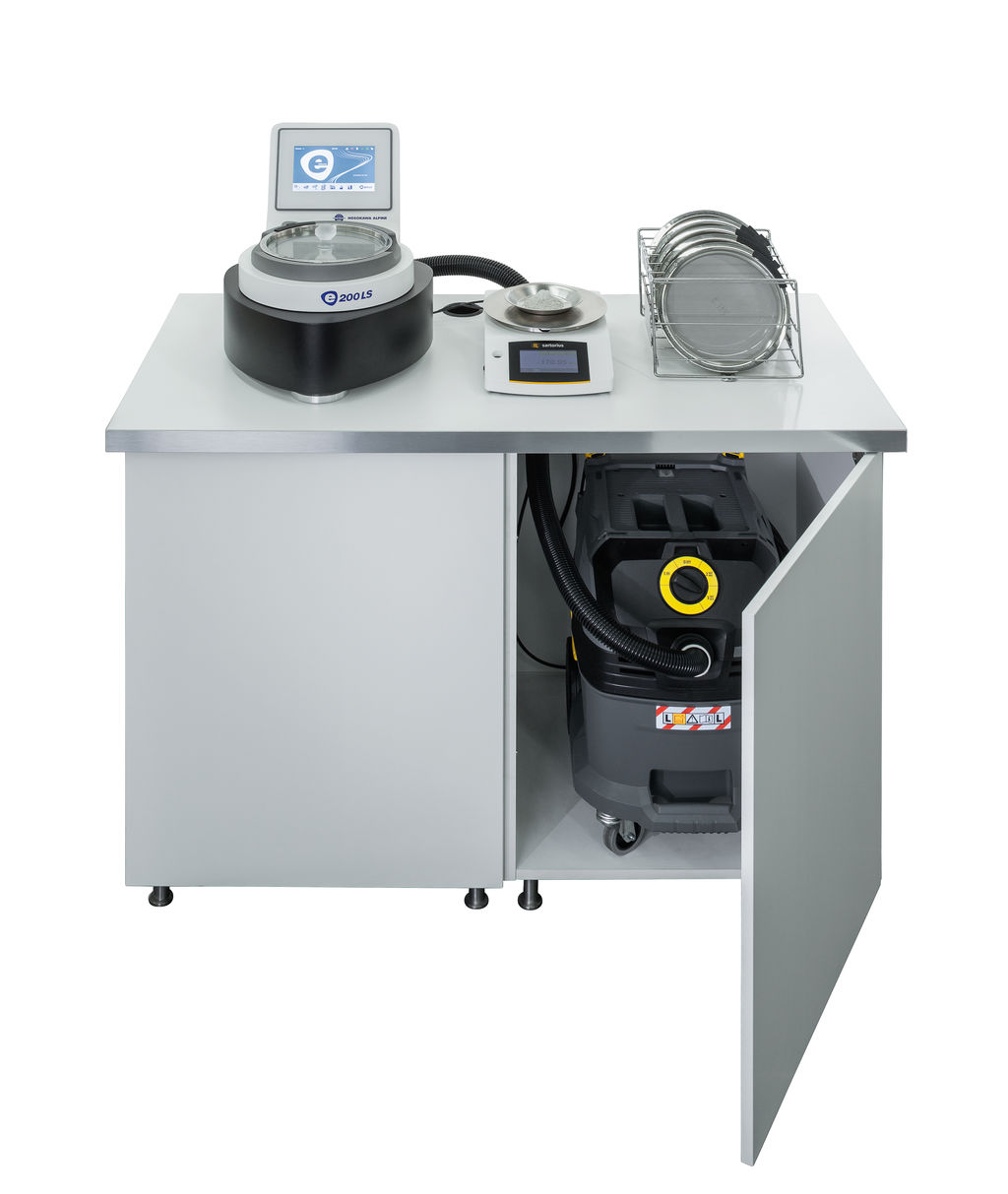

Lieferumfang: Grundgerät, Hochleistungs-Industriestaubsauger Typ L, Software (je nach Kundenwunsch), Zubehör (Siebadapter, Schlitzdüse, Acrylglasdeckel, Ansaugschalldämpfer, Hammer, Pinsel, Geräteanschlussleitung und Betriebsanleitung)

Optimale Ergebnisse durch höchste Effektivität

Beim Sieben sehr feiner Pulver kommt es häufig zur Verstopfung des Siebes, denn die feinen Partikel neigen verstärkt zur Agglomeration. Hier entfaltet das Luftstrahlsieb e200 LS seine volle Effektivität. Gleich zwei Komponenten wirken zusammen: eine im Siebraum rotierende Schlitzdüse und ein an den Siebraum angeschlossener Industriestaubsauger.

Wird der Staubsauger angeschaltet, erzeugt er ein Vakuum innerhalb des Siebraumes. Der äußerst enge Spalt der Schlitzdüse sorgt dafür, dass die nachgelieferten Luftmassen beschleunigt werden und mit hoher Geschwindigkeit von unten durch das Siebgewebe strömen. Die auf dem Siebgewebe liegenden Partikel werden – noch bevor der Sog des Staubsaugers sie erfasst und durch die Siebmaschen nach unten zieht – durch den Luftstrahl am Deckel für kurze Zeit dispergiert. Der Effekt: Das Feingut wird schnell und effektiv getrennt. Das Grobgut bleibt auf dem Sieb zurück und wird am Ende des Trennvorganges rückgewogen.

Ein weiterer Vorteil: Die automatische Unterdruckregulierung sowie die Vorgabe der siebrelevanten Parameter garantieren reproduzierbare Ergebnisse.

Jederzeit upgrade-fähig!

eControl Softwarepakete

Fremdsauger einbindbar
Schnelle Analyse
Einfachste One-Touch-Bedienung
Grafisches User-interface
Anzeige von Unterdruck (in Pa), Siebzeit, Datum und Uhrzeit
Manuelle Unterdruckregulierung

(vergleichbar mit A200 LS)

Automatische Unterdruckregulierung
Schnelle, unkomplizierte Ergebnisauswertung
(tabellarisch)
Waagenkommunikation über RS-232 Schnittstelle
Zentrale Parameterverwaltung aller Siebe

(vergleichbar mit 200 LS-N)

Features von BASIC und zusätzlich:

Automatische Speicherung und Ausdruck
Siebsatzverwaltung (SOP)
Ergebnisbewertung gegen Sollwertspezifikation
(tabellarisch und grafisch)
Automatisches Backup
Individuelle Darstellungsgenauigkeit
Unterschiedliche Diagrammarten
Parameterverwaltung je Prüfsieb

Features von ULTIMATE und zusätzlich:

Anforderungen für die Software-Validierung gegliedert in ISPE GAMP 5, FDA 21 part 11, EC GMP Annex 11 konform
Benutzerverwaltung
Passwortmanagement
Audit-Trail – Überwachung der Benutzeraktvitäten und Ereignisprotokoll
e-Signature
Netzwerkanbindung notwendig

Merkmale

BLENDFREIES 7 ZOLL PANEL: Lesbar selbst bei anspruchsvollen Lichtverhältnissen und aus nahezu jedem Blickwinkel.
SMARTES TOUCH-DISPLAY: Touch-Oberfläche mit robustem 3 mm starkem Sicherheitsglas.
INTUITIVE NUTZERFÜHRUNG: Moderne Visualisierung für schnelle und präzise Bedienung.
SICHERE ERGEBNISVERWALTUNG: Analyse- und Datenberichte mit Archivier- und Such-Funktion sowie automatischem Backup.
INDIVIDUELLE ANWENDUNGEN: Passwortgeschützte Einstellungen, individualisierbare Darstellungsgenauigkeit, Migration der Altdaten in XML-Format.
IDEALE VERBINDUNGEN: Ethernet, RS-232 sowie 3 × USB u. a. für Barcodescanner, Tastatur und Maus.

Technische Daten

Messbereich (bei ø 200/203 mm)	20 µm bis 4 mm
(bei ø 76 mm)	10 µm bis 2,5 mm
Navigation	Hochauflösender kapazitiver 7” IPS-Multitouchscreen
Netzkabel (m)	3,0
Netzanschluss (V/~/Hz/A)	90-264, 1, 50/60
Unterdruck (Pa)	1500-5000
Luftdurchsatz (m³/h)	70-130
Drehzahl (1/min)	18
Gewicht inkl. Netzteil (kg)	20
Schutzklasse (IP)	54
Abmessungen L × B × H (mm)	535 × 370 × 386

Anwendungsgebiete

Trennung, Fraktionierung und Korngrößenbestimmung von Pulvern in diversen Industrien:

Mineralien
Chemische Produktion
Pharmazie – durch die Abdeckung von 21 CFR Part 11
Tonerproduktion
Nahrungs- und Lebensmittel
Zement- und Baustoffapplikationen

Software Features im Detail

SOFTWARE	LITE	BASIC	ULTIMATE	SECURITY
GRUNDFUNKTIONEN
Druckregelung manuell (Fremdluftschieber)	✓	×	×	×
Benutzerverwaltung mit Berechtigungsstufen	2 Stufen	2 Stufen	2 Stufen	bis zu 5 Stufen
Systemdatenanzeige / Geräteeinstellungen	✓	✓	✓	✓
12 Sprachen wählbar (CZ,DE,US,ES,FR,JP,BR,RU,TR,CN,HR,PL)	✓	✓	✓	✓
Messwerteinheit ändern (Masse, Länge, Unterdruck)	×	×	✓	✓
Darstellungsgenauigkeit ändern (Masse, Verhältnis)	×	×	✓	✓
Audio (akustisches Signal für Tasten-Feedback)	×	×	✓	✓
USB-Tastatur, Maus, Barcodescanner	×	✓	✓	✓
Ethernet-Anschluss	×	×	✓	✓
Drucker über USB oder LAN	×	×	✓	✓
Screenshot Funktion	×	×	✓	✓
Demoversion für 30 Tage verfügbar	×	✓	✓	✓
Anschluss Fremdsauger (optional)	✓	×	×	×
WAAGEN
Standard-Waagen Treiber (Sartorius / Mettler)	×	✓	✓	✓
Waagentreiber erweiterbar durch Update	×	×	✓	✓
Waagenwerte mit Vorzeichen einstellbar	×	×	✓	✓
PRÜFSIEBE
Automatische Prüfsieberkennung über RFID-Tag	×	✓	✓	✓
Maschenweiteneinheit wählbar (µm, mm, ASTM)	×	×	✓	✓
Individuelle Parametrierung je Prüfsieb von Siebzeit und Unterdruck	×	×	✓	✓
Prüfsieb-Reinigung	×	✓	✓	✓
SIEBUNG
Siebung	manuell	manuell	manuell, SOP	manuell, SOP
Ergebnisausgabe einstellbar (Relativ- / Absolutwert)	×	nur in %	in g oder in %	in g oder in %
Automatische Unterdruckparametrierung	×	zentral für alle Siebe	individuell	individuell
SOP
Siebsatzverwaltung (SOP’s)	×	×	✓	✓
Import Siebsatz	×	×	✓	✓
Export Siebsatz	×	×	XML	XML
ARCHIV-VERWALTUNG
Anzeige Analyseergebnis	×	Display	Display, Drucker, PC	Display, Drucker, PC
Externes Dokumenten-Archiv über USB, LAN, ext. FileServer einstellbar	×	×	✓	✓
Speichern der Analyseergebnisse im ext. Doku.-Archiv	×	×	manuell / automatisch	automatisch
AUSWERTUNG
Tabellarische Darstellung	×	✓	✓	✓
Grafik: Summenkurve, RRSB, Histogramm	×	×	✓	✓
Berechnung drei individueller dx-Werte	×	×	✓	✓
Grafischer Siebanalysenvergleich (≤ 5) auf Display	×	×	✓	✓
Ergebnisbewertung gegen Sollwertspezifikation (tabellarisch & grafisch)	×	×	✓	✓
IMPORT / EXPORT / DRUCKEN
Labor-Informations- und Management-Systeme (LIMS) fähig	×	×	✓	✓
Analysereport Ausgabe an Drucker	×	×	manuell / automatisch	manuell / automatisch
Datenexport XML / PDF	×	×	✓	✓
Sammel- /Tagesbericht generierbar	×	×	✓	✓
Benutzerliste generierbar	×	×	×	✓
UPDATE / BACKUP / RESTORE
Backup	×	manuell	manuell / automatisch	manuell / automatisch
Restore	×	✓	✓	✓
Update / Upgrade von Software, Firmware, OS	✓	✓	✓	✓
Migration von XML und CSV-Altdaten aus Vorgängermodell	×	×	✓	✓
Audit-Trail (21 CFR Part 11) inkl. elektronischer Unterschrift	×	×	×	✓
SERVICE
Jährlicher Kalibrierservice (optional)	✓	✓	✓	✓

Sie besitzen bereits ein Alpine Luftstrahlsieb?

Optimierte Hard- und Software verfügbar - Jetzt upgraden!

eControl PROFESSIONAL wird mit der Version 1.3.13 eingestellt. Diese kann weiterhin in der bestehenden Form genutzt werden, ein Update auf eine 1.4.x Version ist jedoch nicht möglich. Hier empfehlen wir ein Upgrade auf ULTIMATE. Die Nutzung einiger ULTIMATE bzw. SECURITY Features erfolgt über eine Netzwerkanbindung.

Aktuelle Software-Updates erfordern das Bediendisplay HMI 2.0 (standardmäßig im Luftstrahlsieb e200 LS neuerer Baujahre integriert). Für Geräte mit Bediendisplay HMI 1.0 (Baujahr 2010-2015) bieten wir ein Upgrade Kit auf HMI 2.0 an. Damit ist ein problemloser Austausch des Panels möglich. Zudem erhalten Sie zahlreiches Zubehör sowie Adapter für den Betrieb mit anderen Saugern.

Lassen Sie sich individuell beraten

Nutzen Sie unser Upgrade-Angebot oder fragen Sie ein Neugerät an. Unsere Experten helfen Ihnen gerne weiter.
Telefonisch unter +49 821 5906 - 485 oder E-Mail an:

luftstrahlsieb(at)alpine.hosokawa.com

Innovativ, digital, automatisiert

Bedienung leicht gemacht

Die Menüführung beim Luftstrahlsieb e200 LS ist einfach und klar definiert. 12 Sprachen wählbar. Verständliche Symbole auf dem intuitiven Touch-Display garantieren einen hohen Bedienkomfort:

EINSTELLUNGEN
Systeminformationen, Datum / Zeit, Netzwerk, Waagen, Siebung, Zahlenformate, Einheiten, etc.
SIEBUNG
Manuelle Siebung, Siebung nach SOP (Standard Operation Procedure)
PRÜFSIEBVERWALTUNG
Unterdruck und Zeitvorwahl mit individuellen Parametern wählbar, etc.
SOP MANAGEMENT
Für die Erstellung und Verwaltung von Siebprozessen
ARCHIV
Aufrufen und Auswerten der gespeicherten Siebvorgänge
BENUTZERVERWALTUNG
Erstellen und Verwalten von Benutzern mit verschiedenen Berechtigungsleveln

Neue Features Luftstrahlsieb e200 LS

Facelift – Innovative Hardware und smarte Software

Die neuesten Features vom Technologieführer im Überblick

LEISERE BEDIENUNG: Um 50 % leiser als das Vorgängermodell! Der neue Ansaugkanal mit optimierter Luftführungsgeometrie sowie der neue Ansaugschalldämpfer machen es möglich!
NEUES DIAGNOSETOOL: Die Eigenüberwachung aller Elektronikbauteile übernehmen jetzt Status-LEDs – über die komplette Betriebsdauer hinweg.
KÄRCHER SAUGER: Der neue, leistungsstarke Sauger der Firma Kärcher® mit Filterabreinigung ist die Profilösung für Produktion und Labor.

ANSCHLUSSKONZEPT: Ein aufgeräumtes Anschlusskonzept auf der Rückseite – Kabel und Anschlüsse sind jetzt im Gerät verbaut und dadurch weniger anfällig für elektronische Störungen.
MODULARE FUNKTIONSWEISE: Die neue Ansaugöffnung garantiert vielseitige Möglichkeiten – das Entfeuchten / Kühlen sowie entferntes Ansaugen und Zuführen von Stoffen ist jetzt problemlos möglich.
JEDERZEIT UPGRADE-FÄHIG: Alle eControl Software-Pakete LITE, BASIC, ULTIMATE und SECURITY basieren auf derselben Hardware.
