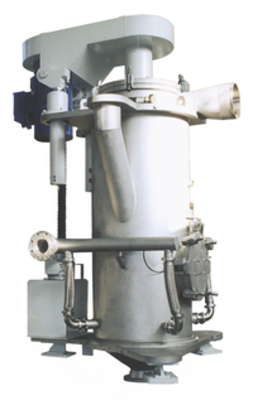

TFG

TFG

Die TFG-Baureihe ist eine verfahrenstechnische Variante der AFG-Baureihe, welche an die besonderen Bedürfnisse der Toner-, Pulverlack - und Pigmentherstellung angepasst wurde. Die TFG bietet beste Zugänglichkeit und Reinigung, und erlaubt so den schnellen Produktwechsel. Aufgrund des flachen Bodens des Mahlbehälters verbleibt nach dem Produktionsende nur eine geringe Restmenge ungemahlenen Produktes in der Maschine. Das Sichtrad wird über eine vertikal angeordnete Welle angetrieben.

Bei der Strahlmahlung macht man sich zunutze, dass verdichtetes Gas beim Ausströmen aus Düsen auf sehr hohe Geschwindigkeiten beschleunigt wird. Bei der Expansion wird die im komprimierten Gas in Form von Wärme enthaltene Energie in kinetische Energie umgesetzt. Eine natürliche Grenze für die Ausströmgeschwindigkeit ist zunächst die Schallgeschwindigkeit.

Durch die Verwendung von Laval-Düsen kann die Ausströmgeschwindigkeit über die Schallgeschwindigkeit hinaus erhöht werden. Laval-Düsen sind dadurch gekennzeichnet, dass sie sich nach dem engsten Querschnitt mit kleinem Öffnungswinkel erweitern. Die Länge des divergenten Teils der Düse wird an den Betriebsdruck angepasst. Häufig wird als Mahlgas Druckluft von 20 °C und 6 bar Ü eingesetzt. Damit erreicht man Düsenaustrittsgeschwindigkeiten von ca. 500 m/s.

Durch Ansaugen von Gas und Mahlgut aus der Umgebung nimmt die Geschwindigkeit der Gasstrahlen nach dem Austritt aus den Düsen sehr schnell ab. Die Zerkleinerung erfolgt durch Partikel-Partikel-Stöße in den Düsenstrahlen und auch im Brennpunkt der gegeneinander gerichteten Strahlen. Strahlmühlen sind Prallmühlen, die zur Ermahlung höchster Feinheiten eingesetzt werden. Entsprechende Korngrößen erreicht man nur in Verbindung mit einer Windsichtung. Bei Spiralstrahlmühlen ist ein statischer Windsichter im Mühlengehäuse integriert. Fließbett-Gegenstrahlmühlen verfügen über einen dynamischen Schaufelradsichter.

Über die Drehzahl des Sichtrades wird die Feinheit des Produktes eingestellt. Besonders wichtig ist eine hohe Strahlbeladung, um eine hohe Partikelkonzentration in den Düsenstrahlen zu bekommen und damit hohe Aufprallwahrscheinlichkeiten. Dazu wurden die patentierten Megajet Düsen entwickelt. Sie bestehen aus vier kleinen Düsen, welche durch ihre eng benachbarte Anordnung einen Unterdruck in ihrem gemeinsamen Zentrum erzeugen und somit Partikel aus der Umgebung direkt ins Zentrum des Düsenstrahles einsaugen. Der Füllstand in der Maschine wird über Wägetechnik geregelt bzw.  über die Stromaufnahme des Sichterantriebes.

Das TSP-Sichtrad mit seinem Trägerrad ermöglicht durch die hohe Trennschärfe eine exakte Oberkornbegrenzung und eine Minimierung des Feinanteils. Für die gute Zugänglichkeit bei der Reinigung wird der Sichterkopf hydraulisch angehoben und um 180° geschwenkt. Damit liegt das Sichtrad frei und kann demontiert werden.

Toner nimmt eine Sonderstellung ein, denn er stellt sehr hohe Anforderungen an die Kornverteilung - besonders eng und immer feiner. Außerdem werden die Harzmischungen mit immer niedrigerem Schmelzpunkt eingestellt, um die Geschwindigkeit der Laserdrucker steigern zu können. Besonders wichtig ist die gute Zugänglichkeit für die Reinigung, um die Stillstandszeiten beim Farbwechsel zu minimieren.

  • Edelstahl, poliert
  • Druckstoßfest 10 bar Ü
  • Wägezellen
  • Megajet-Düsen
  • Verschleißschutz für Sichtrad
